淺談模塊化建筑之盒子建筑(2)

2013年7月18日

67號棲息地由建筑師穆時?薩夫迪（MosheSafdie）于1967年所設計建造的，也是當時1967年蒙特利爾世界博覽會的主題之一。

1973年在匈牙利舉行了盒子建筑的國際討論會，70年代中期有較大的發展，現已有20余國建成不同類型的盒子構件房屋，其中以居住房屋為多，也有少量公共建筑和工業建筑。盒子構件房屋在美國是從活動房屋演變而成，但在大多數國家則從裝配式建筑發展而來。起初采用木或鋼制的為多，現在大多采用鋼筋混凝土的盒子構件，也有的是采用鋁合金、塑料或用玻璃纖維增強的塑料制成。羅馬尼亞和蘇聯建造的鋼筋混凝土盒子構件房屋能安全地承受7～8度的地震荷載。中國于1979～1980年起在青島、南通、北京開始少量不同類別的試點工程。

目前，世界上已有三十多個國家修建了盒子構件房屋，生產盒子構件較多的國家也有二十多個。盒子構件的使用范圍也由低層發展到多層乃至高層。有的國家已建到15層或20層以上。加拿大有規模龐大的盒子構件綜合體，蘇聯甚至出現了盒子構件建筑小區，并逐漸由城市推廣到了農村。我國自1979年起，在青島、南通、北京等地，陸續試建了幾棟盒子構件房屋?？偨ㄖ娣e1634.8平方米，1982年至今又新建盒子構件住宅樓約15000平方來。青島也用鋼筋混凝土杯形構件建造了一棟住宅樓，并已試制鋼筋混凝土隧道形盒子構件?，F已建成的北京麗都飯店屬于輕型盒子構件建筑，第一期工程共用引進的鋼構架輕型盒子構件500多個。

四、盒子建筑的優缺點

優點：

1、施工速度快，同大板建筑相比可縮短施工周期50~70%。

2、裝配化程度高（裝配程度可達85%以上），修建的大部分工作，包括水、暖、電、衛等設施安裝和房屋裝修都移到工廠完成，施工現場只余下構件吊裝、節點處理，接通管線就能使用。

3、混凝土盒子構件是一種空間薄壁結構，自重較輕，與磚混建筑相比，可減輕結構自重一半以上。

缺點：

影響盒子建筑推廣的主要原因是建造盒子構件的預制工廠投資太大，運輸、安裝需要大型設備，建筑的單方面造價也較貴（與大板建筑差不多）。

五、盒子建筑的結構體系

1、無骨架體系：適合低層、多層和小于等于18層的高層建筑。

一般由鋼筋混凝土制作，目前最常用采用整體澆成型的方法，可以使其剛度特別大。

2、骨架體系：空體框架、有平臺框架、筒體結構等。

通常用鋼、鋁、木材、鋼筋混凝土作為骨架，用輕型板材圍合形成盒子。這種構件質量很輕，僅100~140kg/m2。

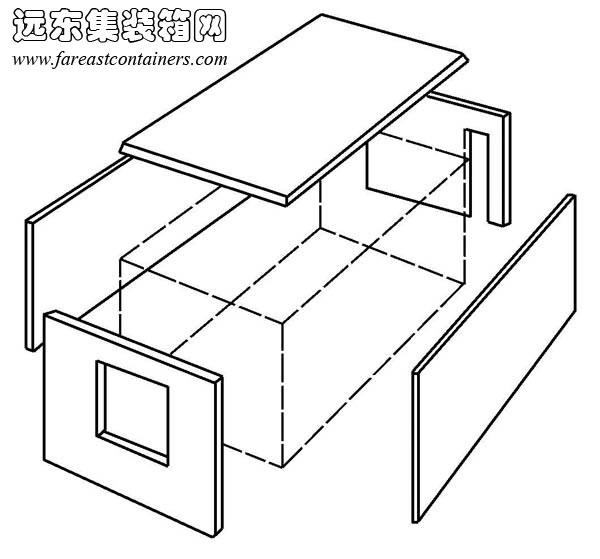

無骨架體系,盒子建筑

無骨架體系

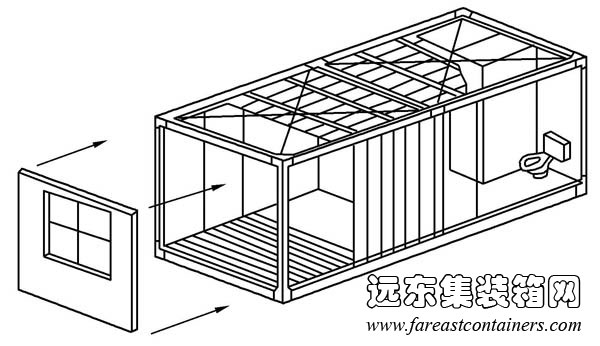

骨架體系,盒子建筑

骨架體系

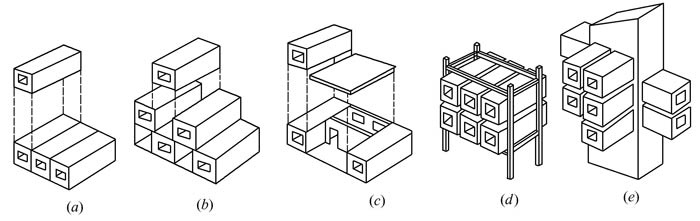

六、盒子建筑的組裝方式與構造

用盒子構件組裝的建筑大體有一下幾種方式：

1、上下盒子重疊組裝；

2、盒子構件相互交錯疊置；

3、盒子構件與預制板材進行組裝；

4、盒子構件與框架結構進行組裝；

5、盒子構件與筒體結構進行組裝。

盒子建筑的組裝方式與構造

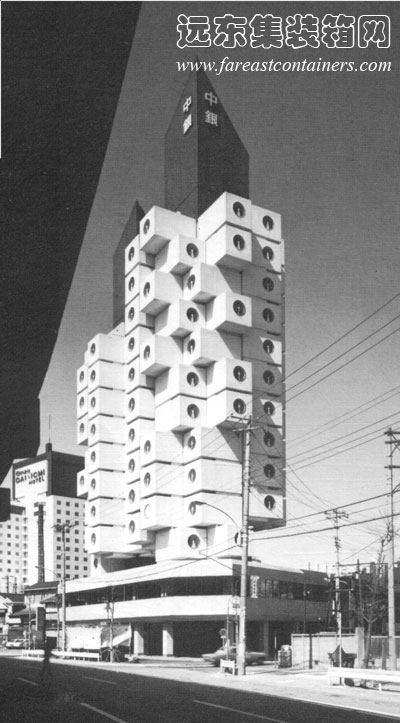

中銀艙體樓外觀,盒子建筑

日本設計師黑川紀章設計的中銀艙體樓外觀
