集裝箱模塊化組合房屋技術規程(12)

2013年8月11日

9.2.4 在本規程規定的層高、使用荷載和地震設防烈度等條件下，無開孔的集裝箱可不進行箱體結構承載力和層間位移的驗算。

9.3 箱壁開孔與加固

9.3.1 箱體壁板應避免有過大的開孔，所有開孔部位均應補強加固。補強構件應采用小截面鋼管或型材，少占用室內空間。當壁板有較大開孔時，其開孔部位承載的底梁宜按實際有效截面進行強度和撓度的驗算。

9.3.2 任一立面開孔不應損傷角柱，并宜保留與角柱相連的板壁寬度不少于一個波距，其開孔尺寸與位置應符合圖 9.2.1的要求。當洞口開至柱邊時，可對角柱進行補強[圖 9.3.2(a)、圖 9.3.2(b)]。

前、后角柱補強,集裝箱組合房屋

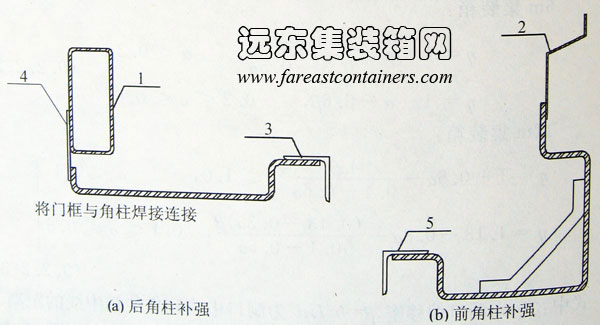

圖 9.3.2 角柱補強

1-門框；2-保留壁板一側；3-鑲邊角鋼補強；4-新加連接板；5-鑲邊角鋼補強

9.3.3 箱體側壁開孔時，波紋壁板切割處應以洞口鑲邊構件補強（圖 9.3.3），補強構件應伸過洞口一定距離再切斷。

上下洞口和側板豎邊邊緣補強,集裝箱組合房屋

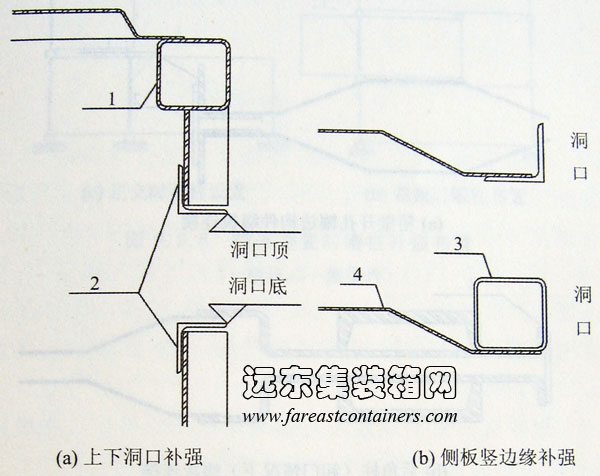

圖 9.3.3 洞口補強

l-頂側梁；2-鑲邊角鋼補強；3-鑲邊鋼管補強；4-壁板

9.3.4 箱體端壁需開孔時，宜先選在原有門扇的側壁開孔；當利用一側門或兩側門時，應將所保留門的邊框與箱體角柱以綴板連接（圖 9.3.4），板厚不應小于4mm，間距不應大于300mm。

側門開空和門扇局部開空的補強,集裝箱組合房屋

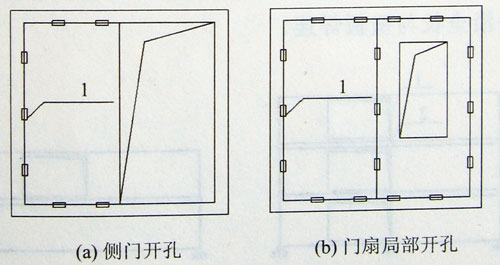

圖 9.3.4 門扇側壁的補強

1-綴板

9.3.5 多箱布置時，相鄰箱體的梁、柱構件或鑲邊構件應以綴板構造連接（圖 9.3.5），板厚不應小于4mm，間距不應大于300mm。

箱壁開孔鑲邊構件綴板連接,集裝箱組合房屋

后角柱綴板連接,集裝箱組合房屋

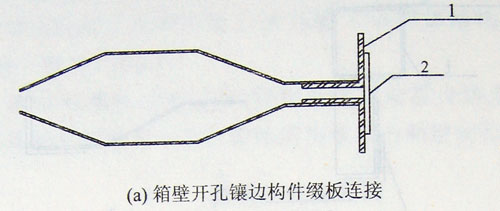

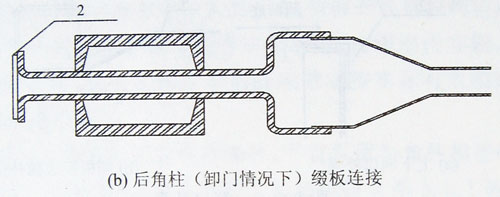

圖 9.3.5 相鄰箱體構件綴板連接

l-加強角鋼；2一綴板

9.3.6 箱體側壁有較大開孔或單元箱體在疊置中角柱不對位時，可加設暗柱與支座予以補強（圖 9.3.6），暗柱除與頂梁、底梁焊接連接外并沿全長與壁板焊連。

暗柱設置及孔邊暗柱設置,集裝箱組合房屋

正交時及懸挑時暗柱設置,集裝箱組合房屋

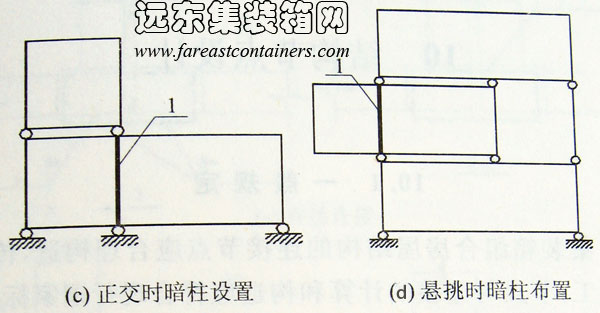

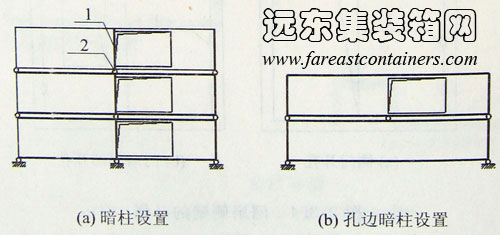

圖 9.3.6 箱體疊置時暗柱補強布置

1-暗柱；2-連接件
