集裝箱建筑適應性設計與建造研究(39)

2013年6月30日

5.2 重復性箱體的組合設計

集裝箱箱體作為重復性元素的組合設計，是指使用一個個獨立的集裝箱箱體單元作為建筑的空間和功能要素使用，這種箱體單元在同一個建筑中使用功能基本類似，排置方式基本相同，由獨立的集裝箱箱體單元重復拼合的構成設計（圖 5.44）。箱體單元室內空間布局對重復性箱體建筑的組合方式有很大影響，前文表 4.1 介紹了在不同平面布局時箱體單元的開窗開門位置以及相應的拼合可能。在構成重復性箱體的拼合過程中，箱體的拼合方式和與之相適應的交通組織邏輯發生動態適應。由此可見，變化箱體的利用方式其拼合方式也有可能會隨之改變，相應交通組織邏輯也會相應改變。因此，重復性箱體的組合設計便是對箱體內部平面布局及交通組織方式的適應性調整過程，這構成了重復性箱體建筑的基礎。

重復性箱體的組合示意,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

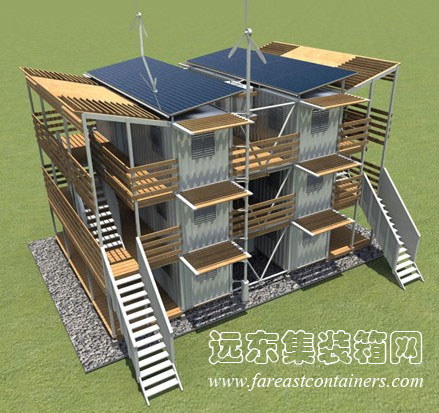

圖 5.44 重復性箱體的組合示意

5.2.1 外走廊式構成

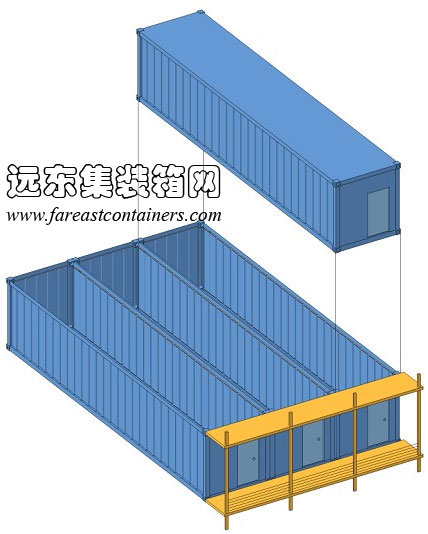

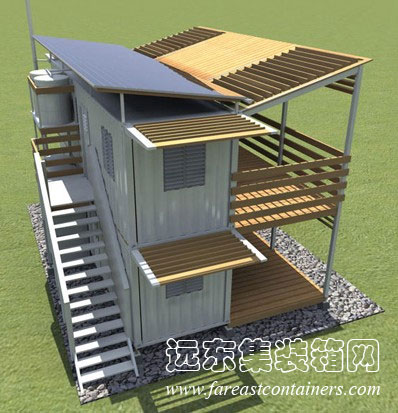

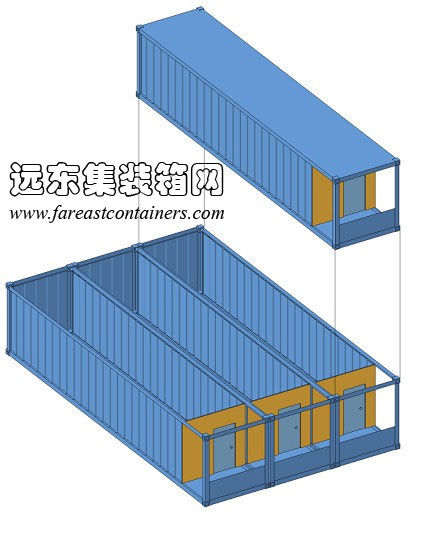

外走廊式的箱體組合是最常見的組合方式，由于不用對箱體進行額外的分隔、破拆、裁切，最符合整體預制裝配的結構概念。外走廊式布局可以有多種方式進行箱體布局。圖 5.45 所示外走廊式的箱體組合方式中，箱體與附加結構之間主要有三種構成方式。在圖 5.45（a）中所示，箱體通過裁切拆除一端的部分側板，并設置附加的墻面，在不需要額外結構支撐的條件下，形成了在箱體內部的交通走廊；在圖 5.45（b）中所示，使用附加的走廊及豎向支撐結構，構成了通達每個箱體單元的交通走廊，這種方式對箱體破拆改動為最??；在圖 5.45（c）中，箱體是豎立放置，每個單元空間室內的樓板、交通空間、及一部分豎向支撐為附加結構。

外走廊式箱體及交通構成示意a,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

(a)

外走廊式箱體及交通構成示意b,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

(b)

外走廊式箱體及交通構成示意c,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

(c)

圖 5.45 外走廊式箱體及交通構成示意(黃色為附加結構，藍色為原箱體結構)
