2013年7月1日

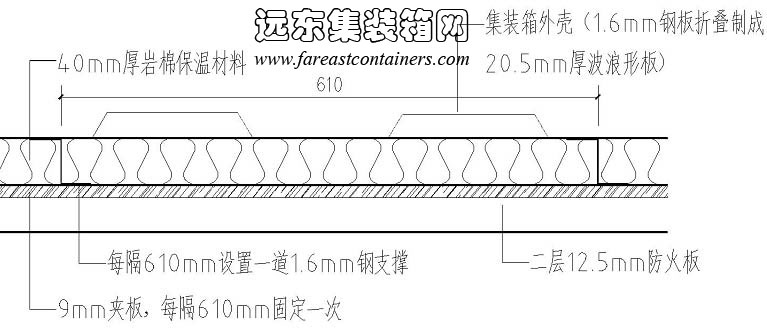

圖 6.2 墻體保溫做法

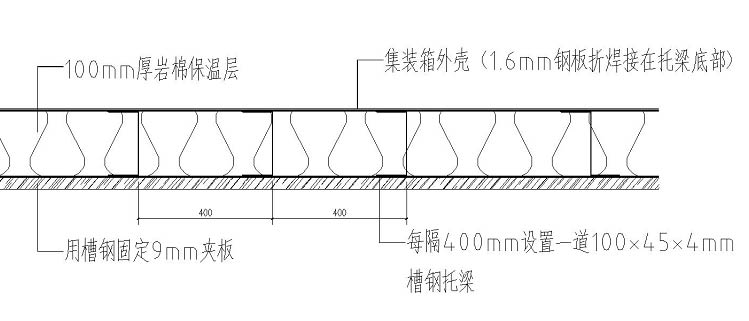

集裝箱箱體頂棚一般使用龍骨吊掛飾面板材,在飾面板上部填充保溫材料,上部燈具使用集成吊頂埋藏在頂棚表面內或者固定在飾面板下。圖 6.3 中所示頂棚保溫做法中,使用槽鋼作為龍骨,每隔400毫米設置一道。在龍骨下部固定有9毫米厚膠合板,膠合板與頂棚之間為100毫米厚巖棉保溫材料。
圖 6.3 頂棚保溫做法

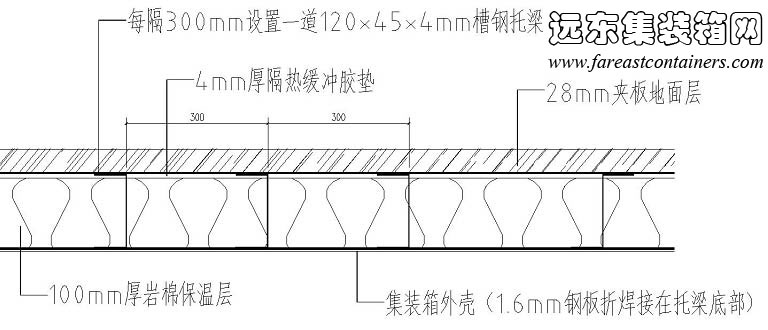

集裝箱箱體地面一般使用木質膠合地板、實木地板,由于要承擔室內家具、使用者活動所產生的荷載,因此下部支撐龍骨排布較頂棚與墻側更密。圖 6.4 中所示地板保溫做法中,地板使用了28毫米厚膠合板地面,下部支撐鋼結構龍骨每隔300毫米設置一道,地板與箱體金屬結構板之間填充100毫米巖棉保溫材料。同時在槽鋼龍骨和膠合板地面板之間使用了隔熱緩沖膠墊,不但減少槽鋼龍骨熱橋效應也同時減小沖擊噪音的產生。
圖 6.4 地板保溫做法
6.2.1.2 箱體外部進行保溫處理
集裝箱建筑外部進行保溫隔熱處理,適用于使用箱體作為建筑內部結構,外部使用其他飾面材料進行覆蓋的整體式建筑。一般待集裝箱整體裝配完成之后再進行保溫和外飾面施工。具體建造細節與常見鋼結構建筑外保溫材料的處理無異。在 travelodge 集裝箱酒店的建造過程中便使用了箱體外部的保溫處理,待集裝箱轉運、組裝到位后再進行外部保溫構造施工。
6.2.2 集裝箱建筑隔熱改造措施
由于集裝箱的外表面為金屬材料,因此在夏季或氣候炎熱地區遮陽隔熱的需求十分明顯。對于集裝箱建筑屋面及外表面隔熱的處理主要集中在屋面及墻面兩個部分。
6.2.2.1 屋面隔熱改造
常見的集裝箱建筑附加的屋面結構不是為了解決雨水問題,而是為了起到遮陽通風隔熱的目的。一般情況下,附加遮陽結構依據結構支撐類型主要有四種形式:直接鋪蓋式、短柱支撐板式、蓬支式、以及外部獨立結構式(表 6.1)。
6.2.2.2 墻體遮陽改造
1. 箱體附加遮陽構件
在前文中所示,Meka 公司在進行集裝箱建筑的建造過程中,往往使用竹材飾面板作為外立面裝飾,緊密固定在金屬箱體外表面。這種做法在提升集裝箱建筑的觀感的同時也起到了對箱體金屬表面的遮陽作用。與此相同的處理方式也使用在同濟大學設計的 Y 型集裝箱實驗性住宅上,在 Y 型住宅外立面使用了密織的竹制飾面百葉,減小太陽光的入射。

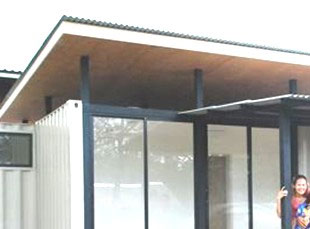

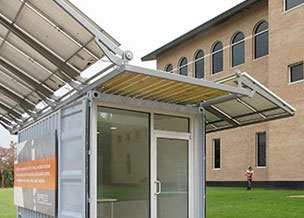

表 6.1 箱體附加屋面結構隔熱措施
名稱 | 示意圖 | 照片 |
直接鋪蓋式 | ||
短柱支撐式 | ||

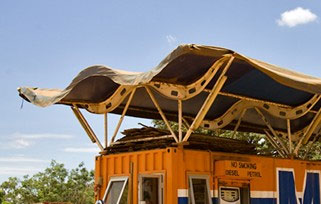

蓬支式 | ||
外部獨立結構式 |
