當代集裝箱建筑模塊化設計策略研究(19)
2013年4月5日
6.2 少量集裝箱的組合策略
香港中文大學的柏庭衛等人在《香港集裝箱建筑》一書中對兩個箱體的搭接與組合形式進行了詳細的分析，嘗試了兩個集裝箱組合的各種可能性。通過調整尺寸、方向和位置這3個變量生成了1125種不同的組合方式，但在這些組合方式中，并不是所有的方式都滿足前述的幾個基本問題對箱體組合的要求。本文對少量箱體的組合方式在前人的研究基礎上進行了梳理與重新思考，為便于理解，接下來會將少量箱體的組合策略分為3類來討論。
6.2.1 對齊
如圖6-1所示，集裝箱之間可以沿水平或垂直方向對齊布置，這種組合方式的優點是可以排列出較為規則的系統，平面結構簡單清晰，空間利用率較高。此外，各箱體單元的角柱能夠對齊接觸，有利于集裝箱角部構件之間的固定以及荷載的傳遞，是集裝箱建筑中最為常見的搭接方式。

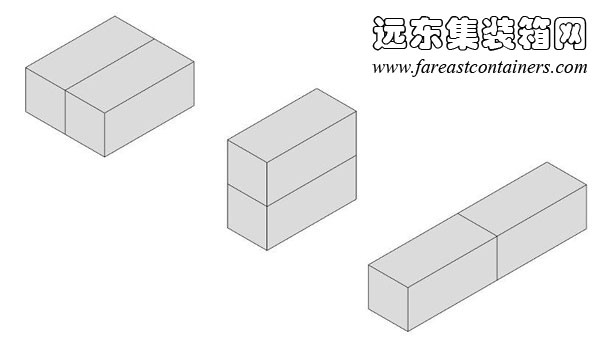

圖 6-1 箱體的對齊式組合

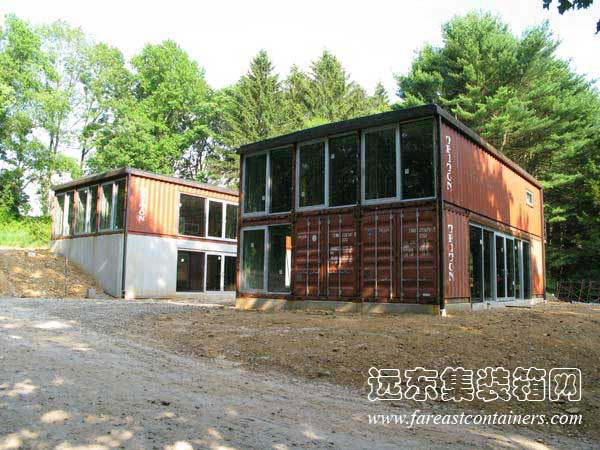

圖 6-2 由 Adam Kalkin 設計的 Quick House 采用了對齊式箱體組合
6.2.2 錯動
如圖6-3所示，為了打破完全規則的對齊方式，常常將多個集裝箱在水平或垂直方向上錯開一定的距離組合。這種組合方式能夠豐富內外空間的層次，在水平方向上，通過錯動形成的外部空間可以作為庭院或休息平臺使用；而通過箱體在垂直方向上的錯動所的到的空間則也作為陽臺或具半室內半室外的灰空間使用（圖 6-4、6-5）。箱體的錯動還減少了箱體單元之間的實際接觸面積，利用這些直接面向外界的墻面，可以更自由地設置開窗與入口，提高了室內的通風、采光質量以及交通聯系的靈活性。此外，通過箱體的錯動也可以創造富有變化的外觀造型，平面布局中錯動的折線可以在立面上產生凹凸變化的體量；而利用箱體良好的整體性能在垂直方向出挑更是能夠獲得強烈的視覺沖擊（圖 6-6）。

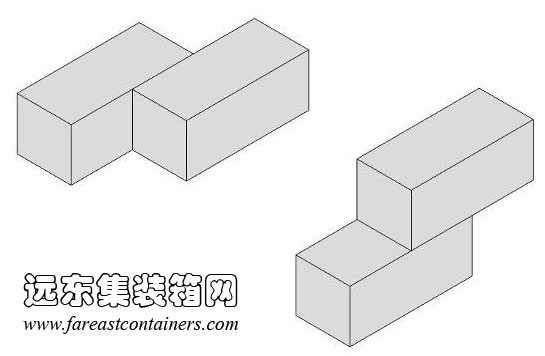

圖 6-3 箱體的錯動式組合

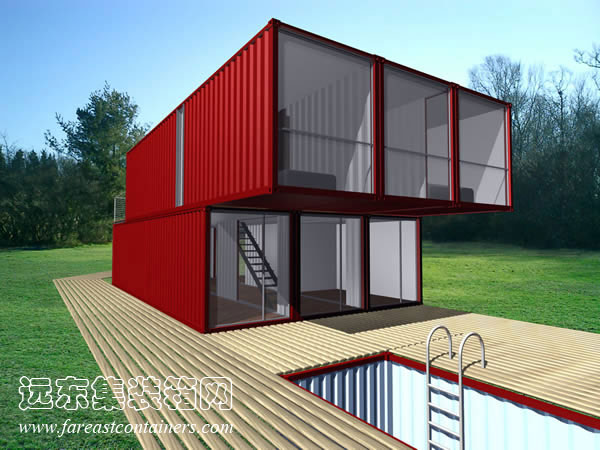

圖 6-4 CHK 3×3 模型通過上下箱體的錯動創造了首層門廊與二層露臺

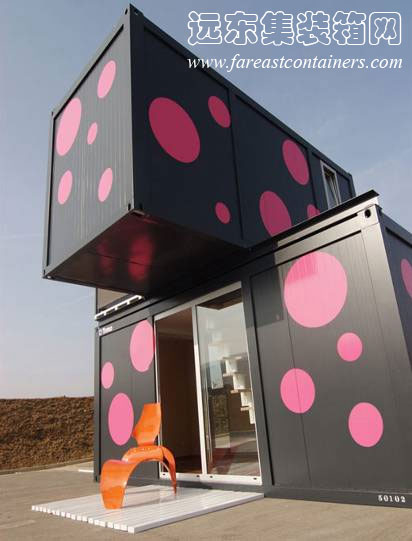

圖 6-5 由 Conhouse 公司研發的小型集裝箱建筑通過箱體錯動豐富了內外部空間的層次與聯系

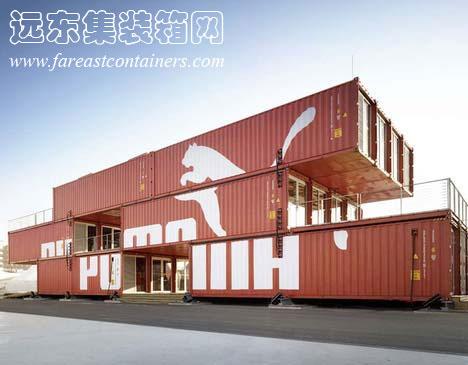

圖 6-6 由 LOT-EK 設計的 Puma City 采用了錯動式的箱體布局
6.2.3 正交
如圖6-7所示，正交式組合是指兩個箱體位置垂直并相接，這種組合方式能創造具有一定特色的空間與外觀形，也可以作為整棟集裝箱建筑中轉折與過渡部位的處理方式（圖 6-8、6-9、6-10）。

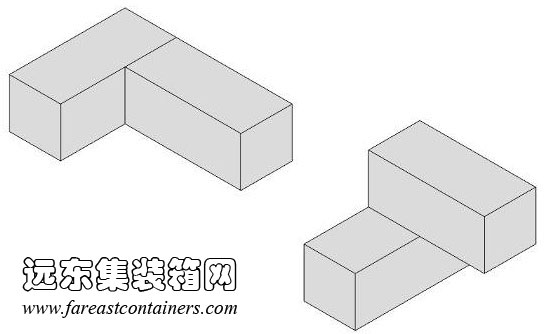

圖 6-7 箱體的正交式組合
圖 6-8 由 Conhouse 公司設計的 2+ Weekend House 采用了正交式的箱體組合

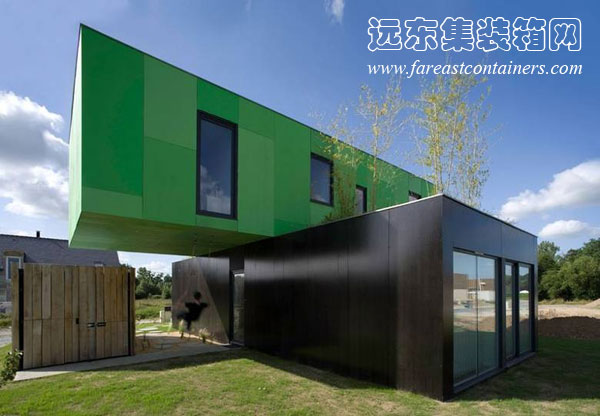

圖 6-9 由4個集裝箱組成的 Crossbox 采用了正交式箱體組合

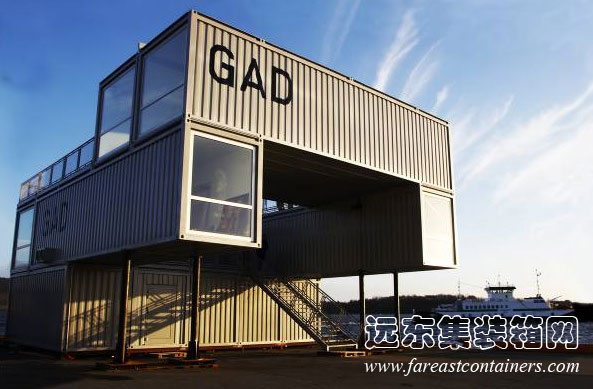

圖 6-10 由 MMW 設計的 GAD 畫廊通過正交式組合創造了極具特色的造型
