當代集裝箱建筑模塊化設計策略研究(22)

2013年4月5日

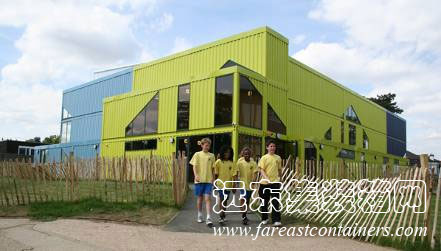

Dunraven 體育館

Dunraven 體育館位于英國倫敦市的西南部，是一座使用集裝箱建造的體育館，項目由 Urban Space Management公司的 Container City 團隊與 SCABAL Architects 事務所合作設計。集裝箱在這個項目中主要作為核心大空間四周的支撐結構使用，項目共使用了30個集裝箱，組成了3層高的集裝箱支撐體系，這一支撐體系同時也作為附屬空間而存在，為更衣室和辦公室等功能提供空間。體育館的屋頂以金屬桁架作為與集裝箱配合的附屬結構，金屬桁架橫跨在兩側的集裝箱支撐結構上，桁架上方再鋪設副梁與屋面板。通過圍繞中部空間布置箱體的方式，建筑師創造了具有大層高與大跨度的空間，滿足了體育館對空間尺度的要求。

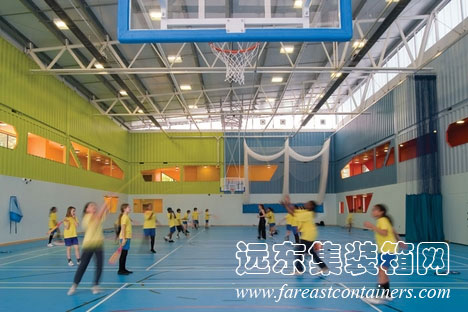

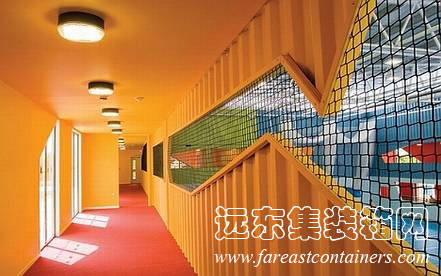

Dunraven 體育館建成于2009年3月，其裝配時間僅僅用去了3天。集裝箱配合附加結構構件共同形成了具有5508m3容量的中央大廳，能容納一個標準尺寸的籃球場。體育館面向主要道路的墻面由透明的聚碳酸酯材料制成，配合最外圍集裝箱外墻上的大面積窗口，使體育館內部的體育活動可以向外界展示出來，也引入了大量的自然光。通過在內部墻體開洞，建筑師創造了一條能夠觀賞場地上活動的上層樓廳，運動員可以在這里看到起對手的比賽并向其學習。

為協調集裝箱單體與體育館整體之間的尺度，建筑師使用四種顏色將建筑涂成了四個部分，四種顏色將整個體育館劃分成了四個小部分。通過這一處理，建筑的尺度顯得更加怡人了，整個體育館看上去似乎是由四個小建筑拼合在一起，建筑形象令人耳目一新。此外，這個項目還安裝了雨水收集系統、動作感應照明控制以及可根據天氣條件自動調整的采暖系統。體育館受到了小學生的歡迎，并得到專家的認可，在英國皇家營建產業獎的評選中獲得了最佳“小型工程”的殊榮，并獲得了7項其他提名（圖 6-19）。

Dunraven 體育館,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

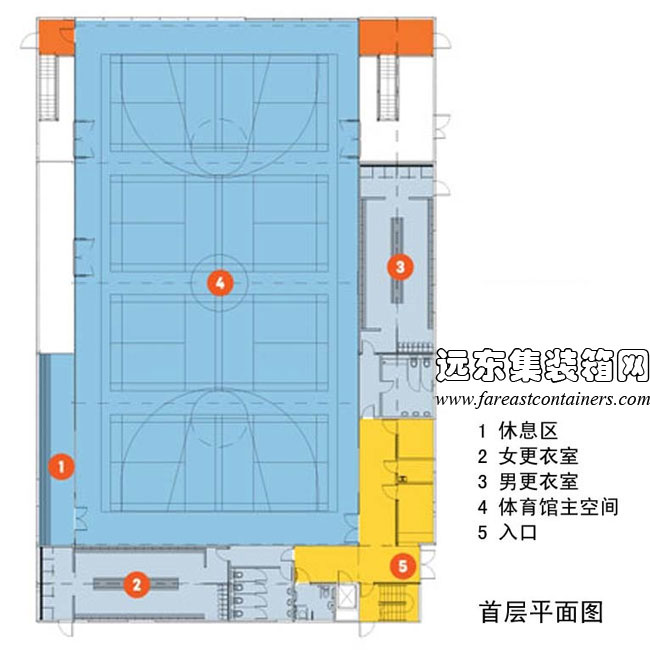

圖 6-19 Dunraven 體育館

萬科東莞會所

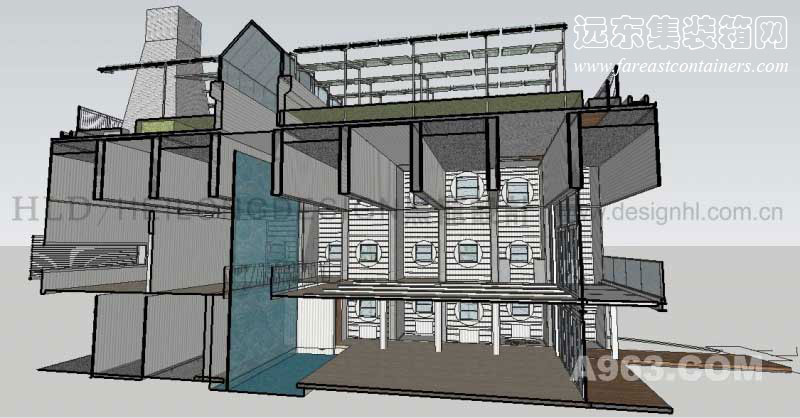

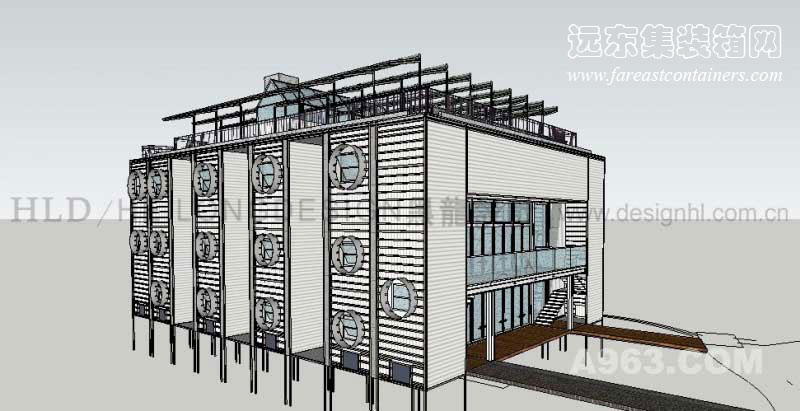

萬科東莞會所是一座由20多個40英尺規格的集裝箱組成的裝配式集裝箱建筑，該項目位于東莞松山湖萬科住宅產業化研發基地內，設計工作由“黑龍設計”完成。項目總面積為5000m2，共兩層。建筑的南北兩個立面各由6個豎直放置的集裝箱建造而成，通過控制集裝箱的間距與凹凸，形成了富有變化與節奏感的立面效果。同時，南北兩個立面又是支撐結構，支撐著由集裝箱組成的屋頂。這些側面與頂部的集裝箱共同圍合出了建筑中部的大空間，各個箱體對應中部空間的一面墻體全部被打開，從而使箱體內的空間與中部大空間融為一體。中部大空間分為兩層，樓板及其支撐結構均由附加的鋼結構構件組成。集裝箱外表面噴涂了一種高性能的納米技術涂料，賦予了箱體良好的隔熱性能，并大大降低了隔熱層的厚度。建筑內部設有小型條狀中庭，并在屋頂設有突起的條形通風塔樓，屋頂安裝有太陽能板，內部裝飾使用了麥秸板等環保材料，力求宣揚低碳環保的理念（圖 6-20）。

萬科東莞會館,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

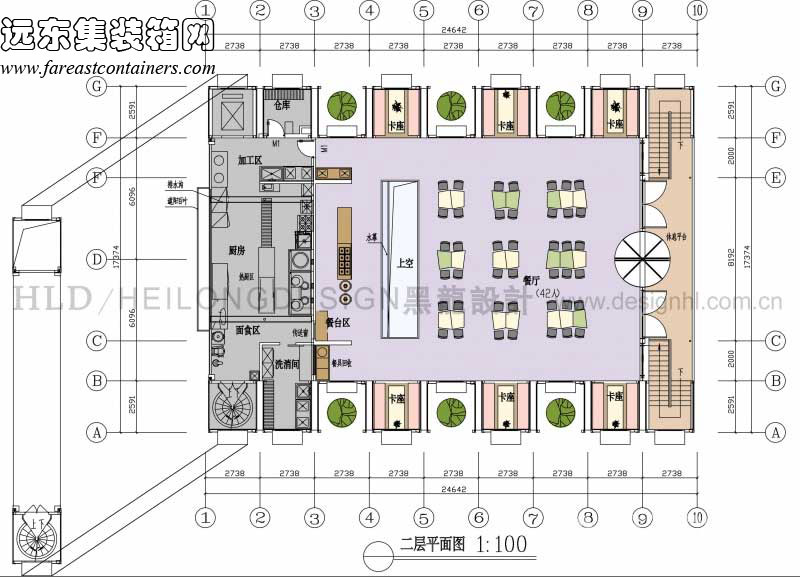

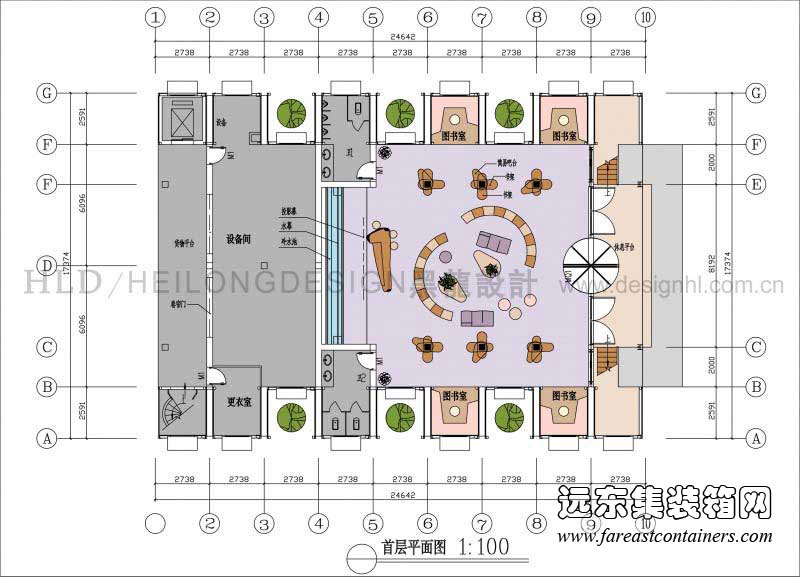

圖 6-20 萬科東莞會館

6.4 本章小結

在集裝箱建筑中，箱體的組合方式對建筑的的空間、結構、外觀、建造過程等方方面面都有著重要的影響，可以說，對箱體組合方式的推敲是集裝箱建筑設計中最為常見與重要的手段之一。因此，箱體的組合設計需要全面綜合地權衡建筑中各方面的需求與地位，滿足建筑對適用、堅固、美觀的要求，并提升集裝箱建筑的建造效率、經濟性與可持續性。為熟練掌握箱體組合的技巧，設計者應了解箱體組合的一些基本原理，包括少量箱體的組合與大規模集裝箱的布局策略，發揮想象力與創造力，從中變化出無限的可能性。
